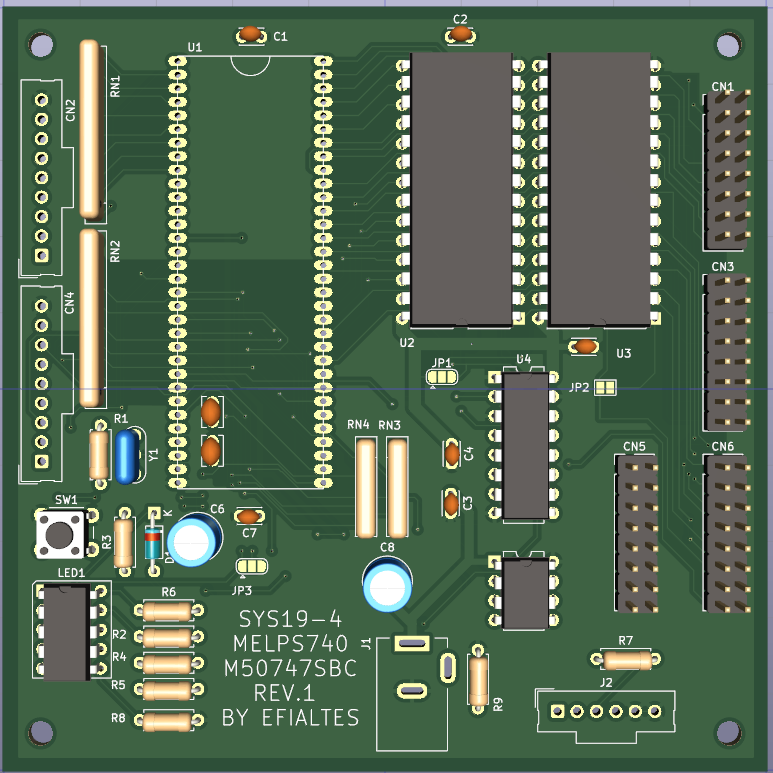

シリアルの確認はまだやっていませんがバラックで置いておくとすぐ動かなくなることもあり(笑)、基板作成の方をやっています。ピン番などは都合で調整。
M50747のピン配置が不味く、メモリ関連の配線がごちゃごちゃするので、どうせ自分用ですしメモリ取り付けを180度回しました。前に出した回路図にロジアナ用のコネクタを追加、メモリ周りにジャンパを入れています。

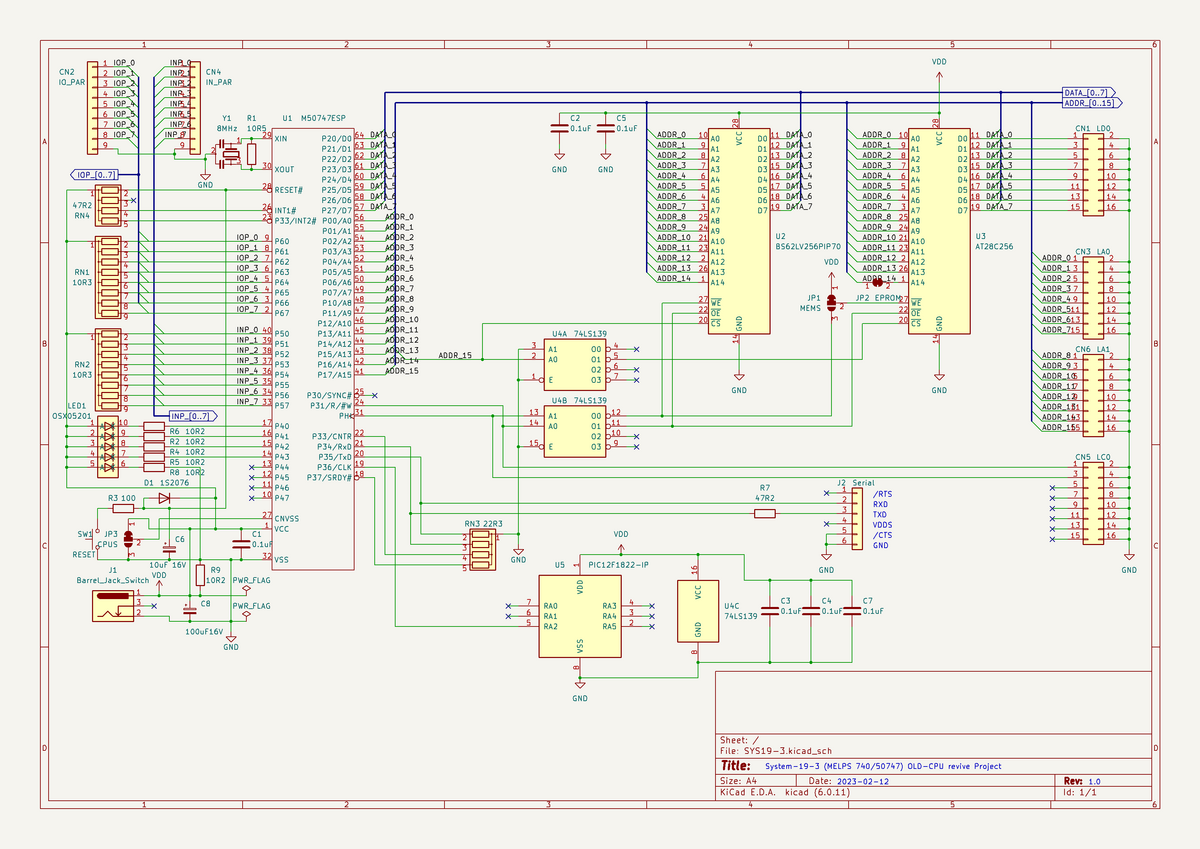

kicad6 版の回路図を再掲しておきます。
シリアルの確認はまだやっていませんがバラックで置いておくとすぐ動かなくなることもあり(笑)、基板作成の方をやっています。ピン番などは都合で調整。
M50747のピン配置が不味く、メモリ関連の配線がごちゃごちゃするので、どうせ自分用ですしメモリ取り付けを180度回しました。前に出した回路図にロジアナ用のコネクタを追加、メモリ周りにジャンパを入れています。
kicad6 版の回路図を再掲しておきます。
