Signetics 2650
状況を簡単化するため一旦ROM無効化論理を外して GAL を焼き直し、2650に慣れていなかったゆえのソフトバグを直してLチカまでは通しました。回路は変更なしです。 1/ 0 : ;;; L-chika for Sig 2650A 2/ 0 : ;;; 2023/09/21 efialtes_htn 3/ 0 : ;;; 4/ 0 : C…
通電してすぐにリセット極性が逆、までは修正したんですけど、CPUは走っているけど ROM アクセスが出ない。GAL の論理問題がないわけではないので書き換えたところ正しく書けず、クロックすら出ない、というところで止まっています。ライタは書けたと言って…
まずこちらの方です。回路は、というか2650UMの方を見ていなかったので page 外がアクセスできないことに気がついていませんでした。最初のページは ROM にしてあったので変更が必要ですが、もともと RAM には 32kB アドレスが入れてあったので、細かく ROM/…
今回も JLCPCB、輸送は今回は NES Express で、一週間ほどで届きました。 週末にでも手を付けましょう。どちらも回路多少いじったので、説明はまたデバッグのときにでも。 基板2枚
引き続いて SCN2650A の方も基板まで作りました。こちらは OPACK をどうするかが考えどころです。JIMさんは GND に落としているので、あまり考える必要はないのかも。 回路図 基板図

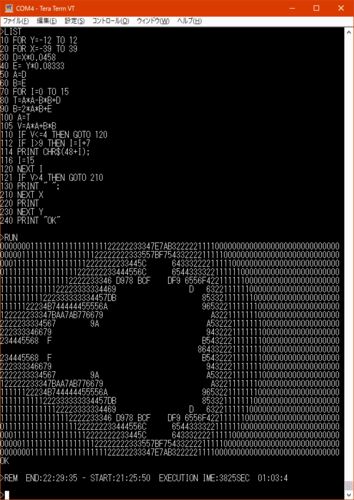

i8008 もまだ検討中なのですが、SPLD周りで止まっています。1.25μS cycle で動かそうとすると結構タイミングが問題で、CPLD に取り替えようと 5V 系のものを入手しているんですが、書き込み方法周りで現状中断中。 それと、なにとなく8ビット機で BASIC を…
